一昨日、道具を出したついでに始めた工作は、前の工作より大掛かりになっていた。
コツコツと作った物は、エスビットのポケットストーブ用のゴトクである。
エスビットのポケットストーブは、もともと固形燃料用のゴトクなので、それにゴトクとは？

何かと言うと、ポケットストーブ（以下、エスビット）にトランギアを・・・
エスビットの固形燃料の代わりに、トランギアのアルコールバーナーを使う事である。

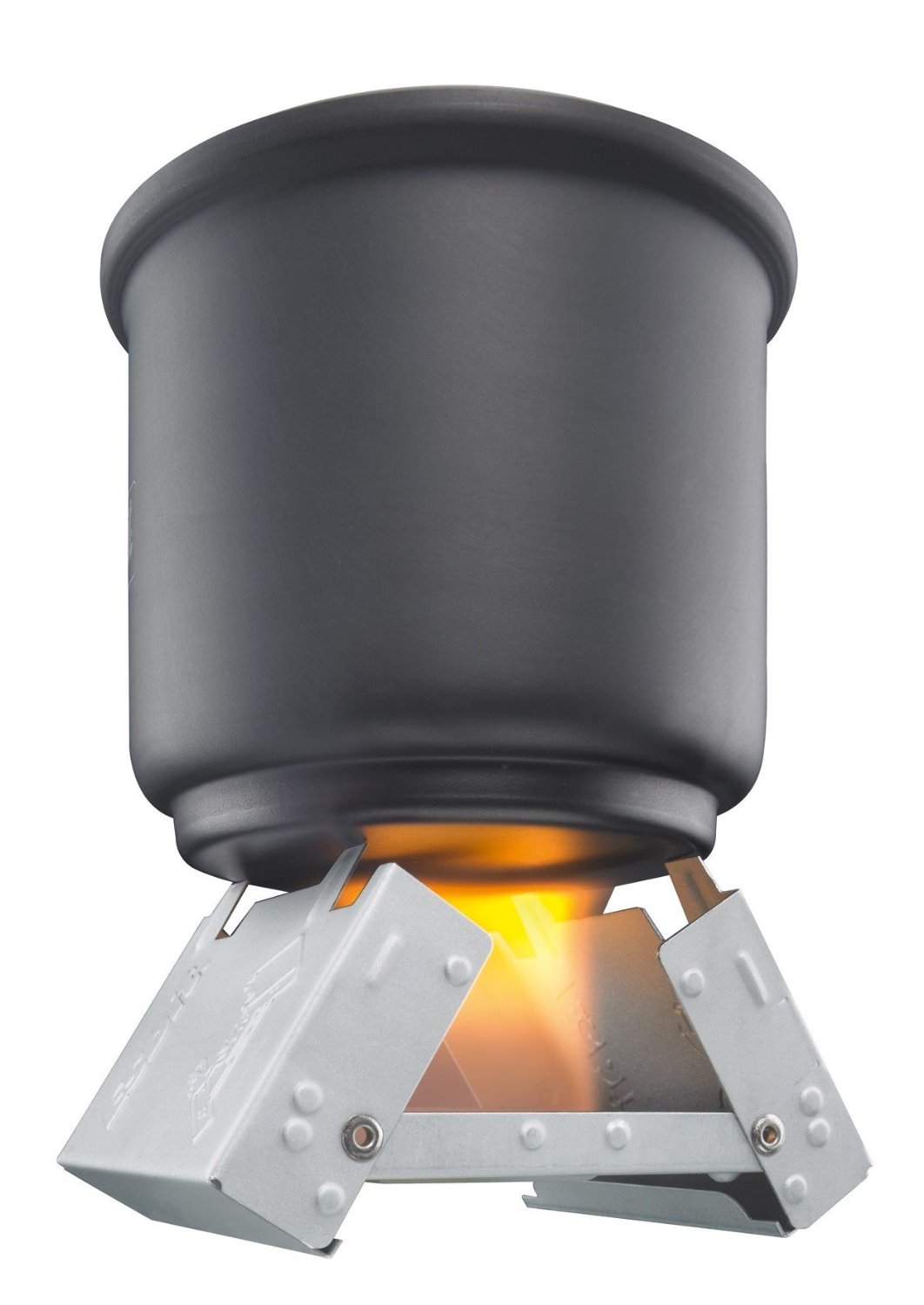

本来のエスビットの使い方は、このとおりである。



オレンジ色の炎は、固形燃料が燃えている様子である。
この固形燃料の代わりに、トランギアのTR-B25を使おうと考えているのだ。
しかし、このままではトランギアは高さ寸法の関係で、使えないのである。
ちょうどトランギアの火口と鍋底が重なってしまい、炎が燃え上がる空間が無い。
今回は、ごく簡単に・・・

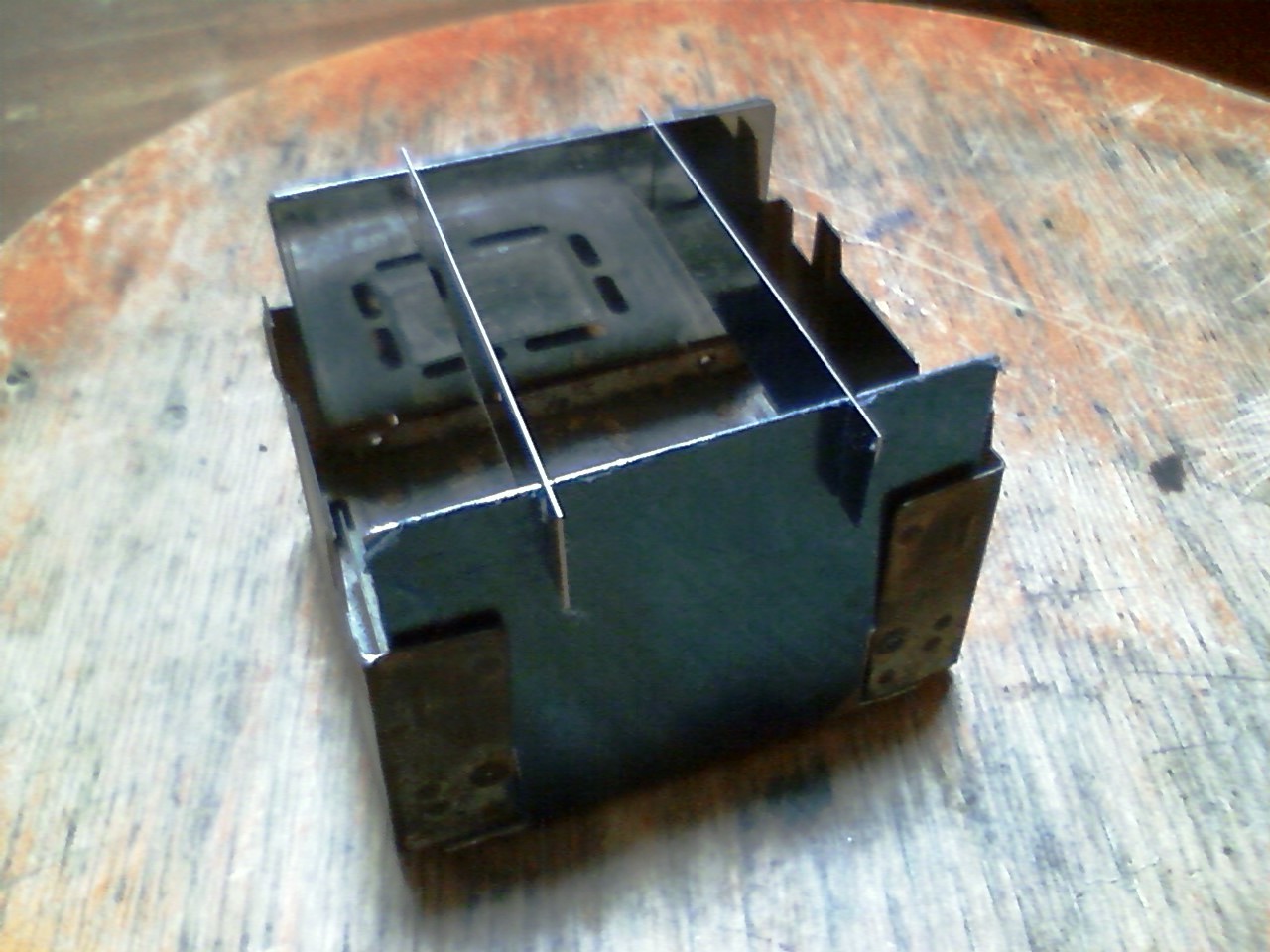

このような物を作ってみたのである。



この部品のは、いわゆるゴトクである。
ただし、エスビットに荷重が掛からないように工夫がしてある。
上に載せる鍋の荷重を、このゴトクが受けるのである。
まぁ、それほど厳密ではないのだが・・・
このあたりの事情は、また後の記事に書くことにしよう。
ーーーーーーーーーーーーーーーーーーーーーー

ここからは、大雑把に製作過程を綴る。

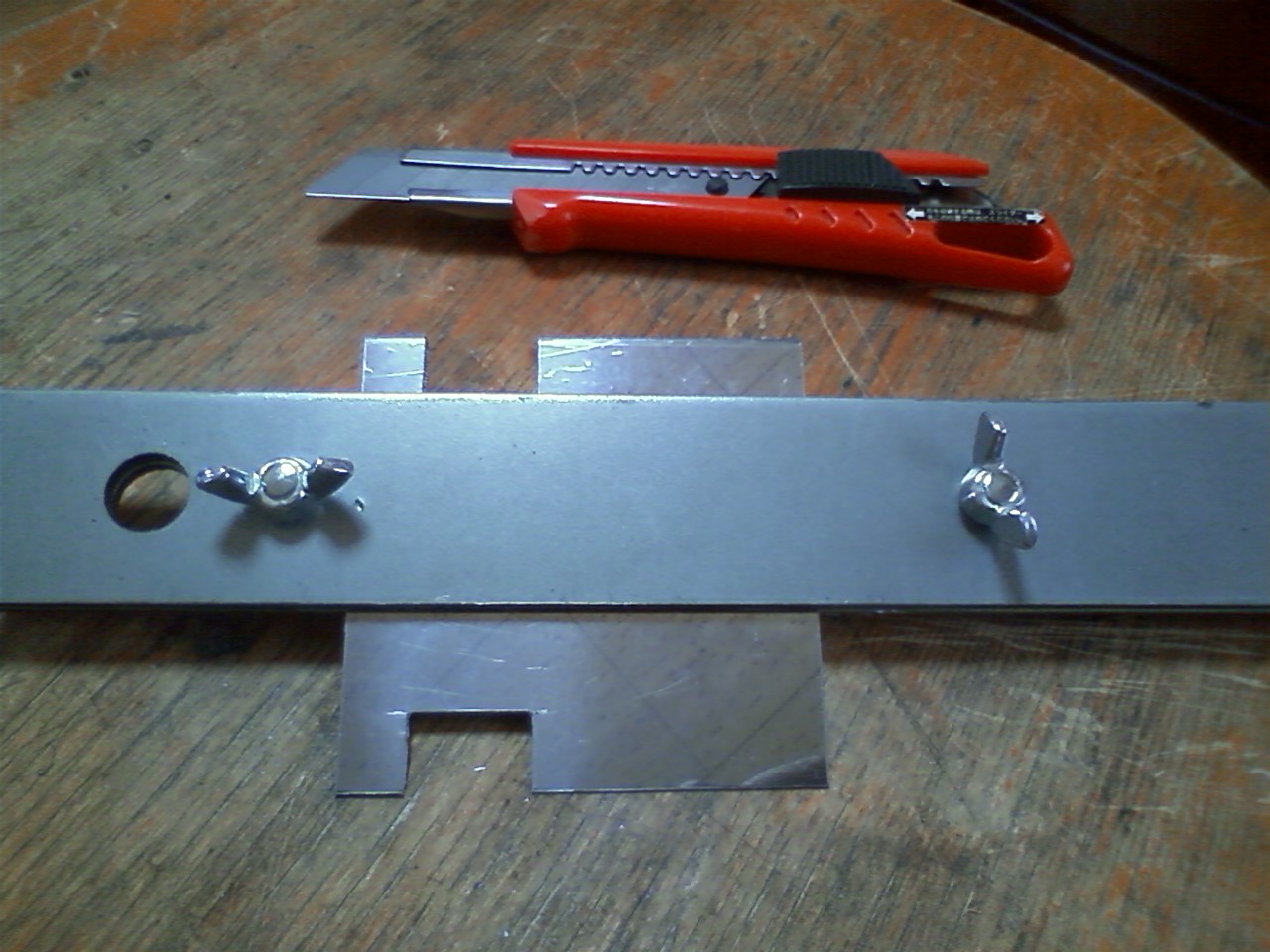

まずは、前に書いたとおり、0.5m厚のステンレス板から外形を切り出す。
その後に、ギコギコやって・・・




次は、形になったステンレス板を折り曲げる。

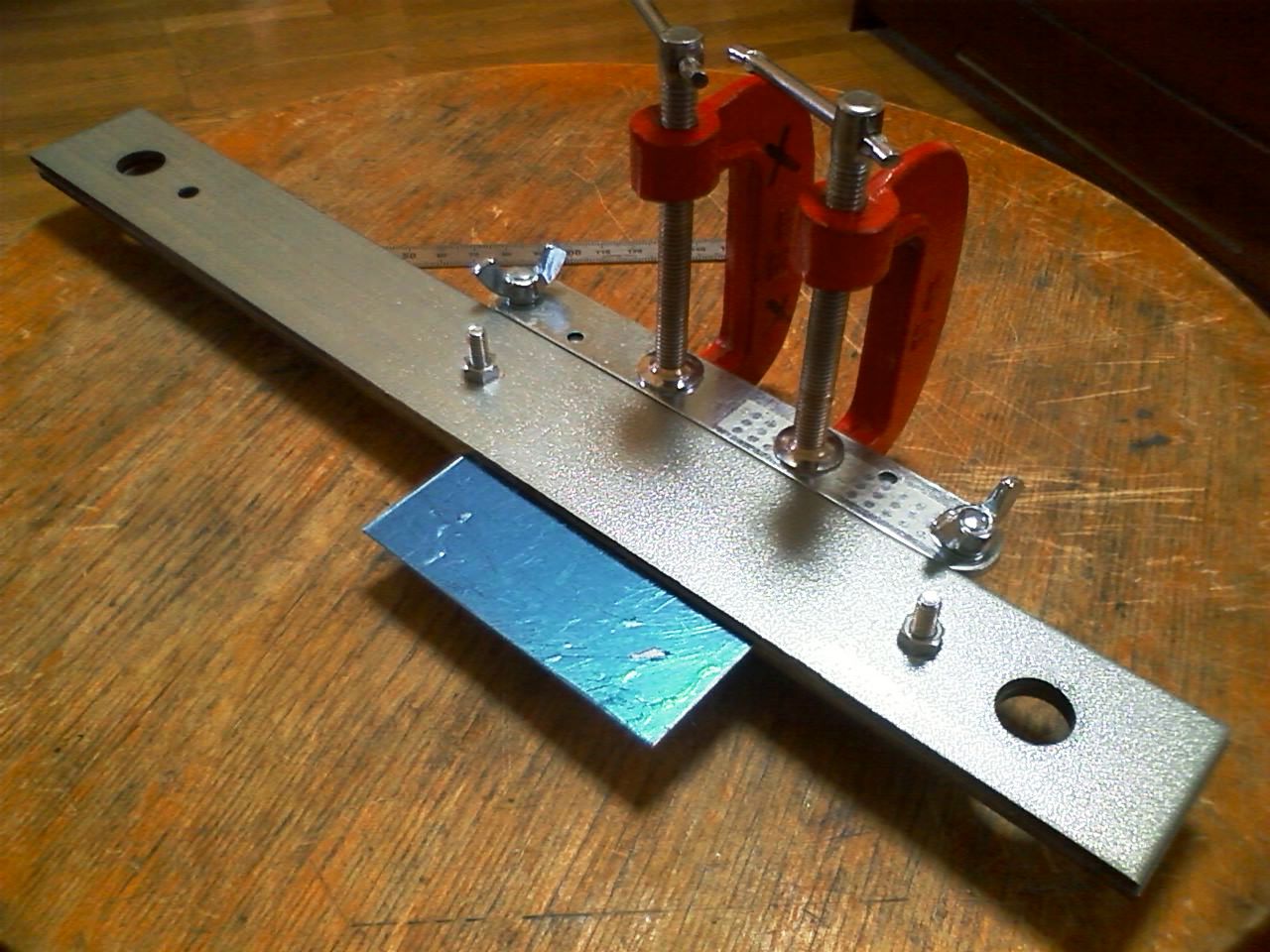

 前に書いた自作の折り曲げ機とは、実は何の事はないしろもの。
単なる、鉄板を用いた二つのバイス構造体である。
更に、その鉄板が歪まないように赤いシャコ万で締め上げる。
そしてシャコ万は、折り曲げ時に力点となるハンドル代わりにする。
所詮、素人の工作はこの程度のもので・・・

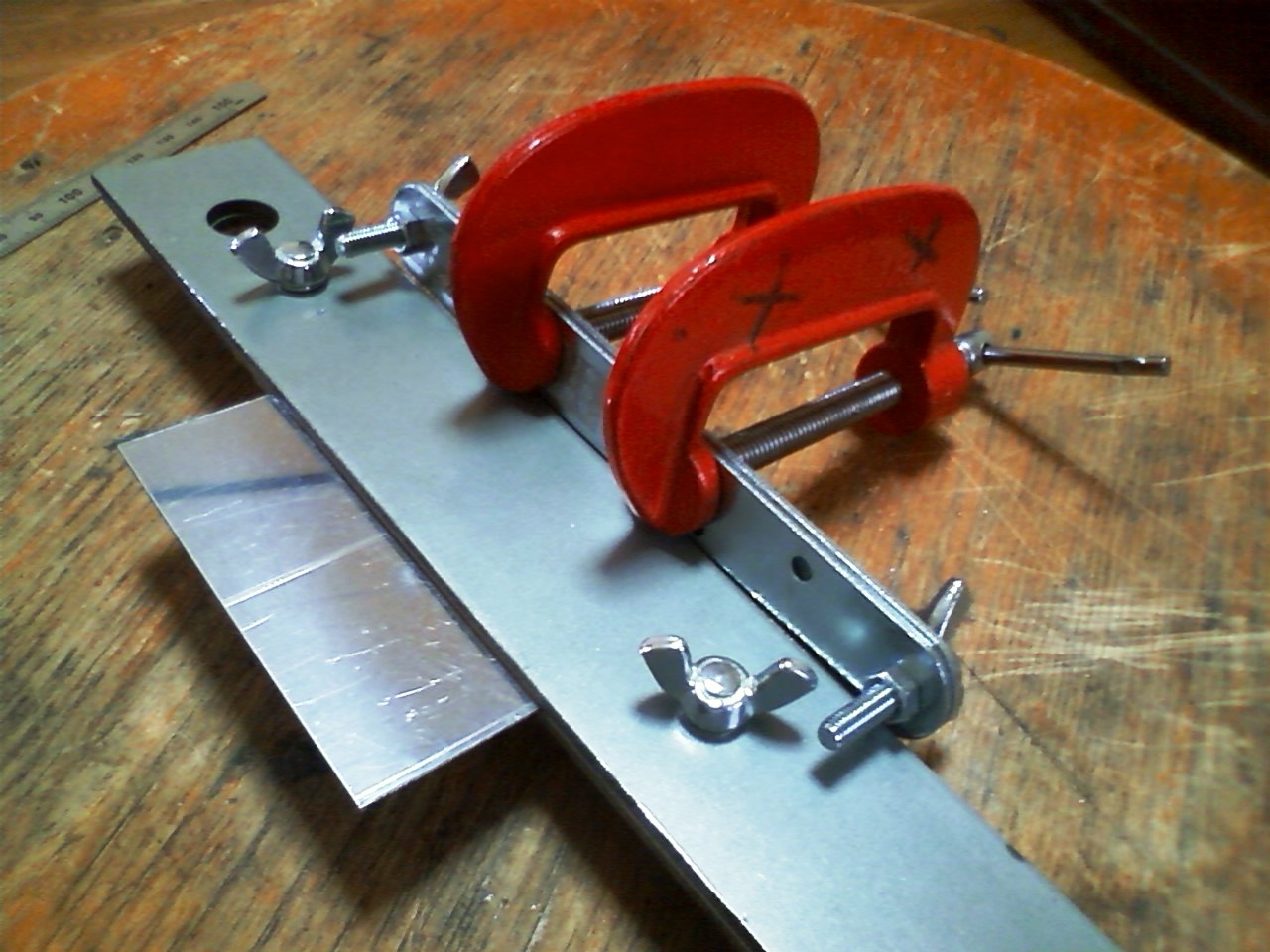

グイッと折り曲げたぞ。　ざまぁみやがれ！
（写真は、表裏が反転しているよ）

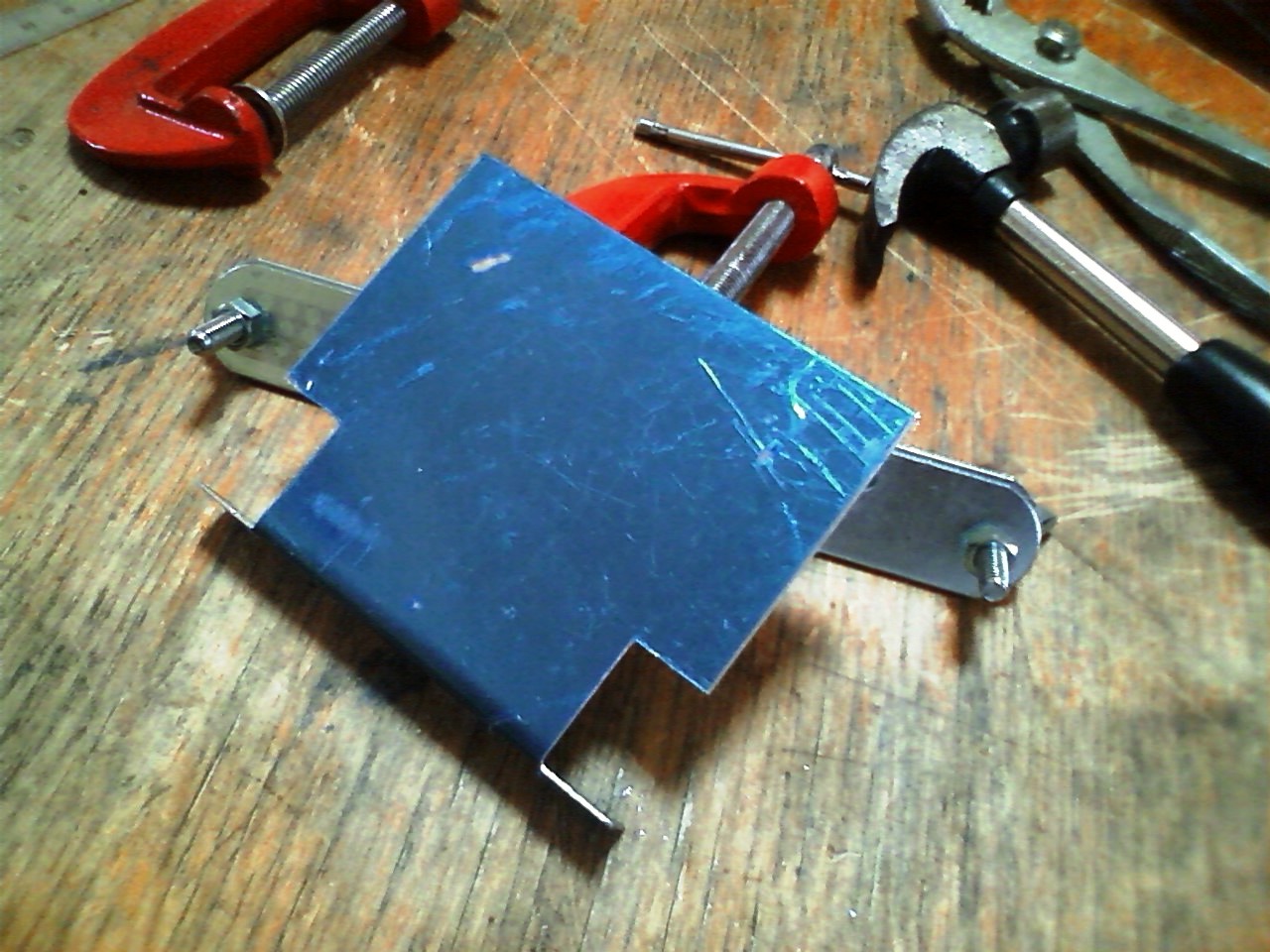

これは折り曲げ後の状態で、青色に見えるのは保護シート。
折り曲げも、素人がやることなので精度が低い・・・
この後に、スリットを切って、格子になる桟も作った。

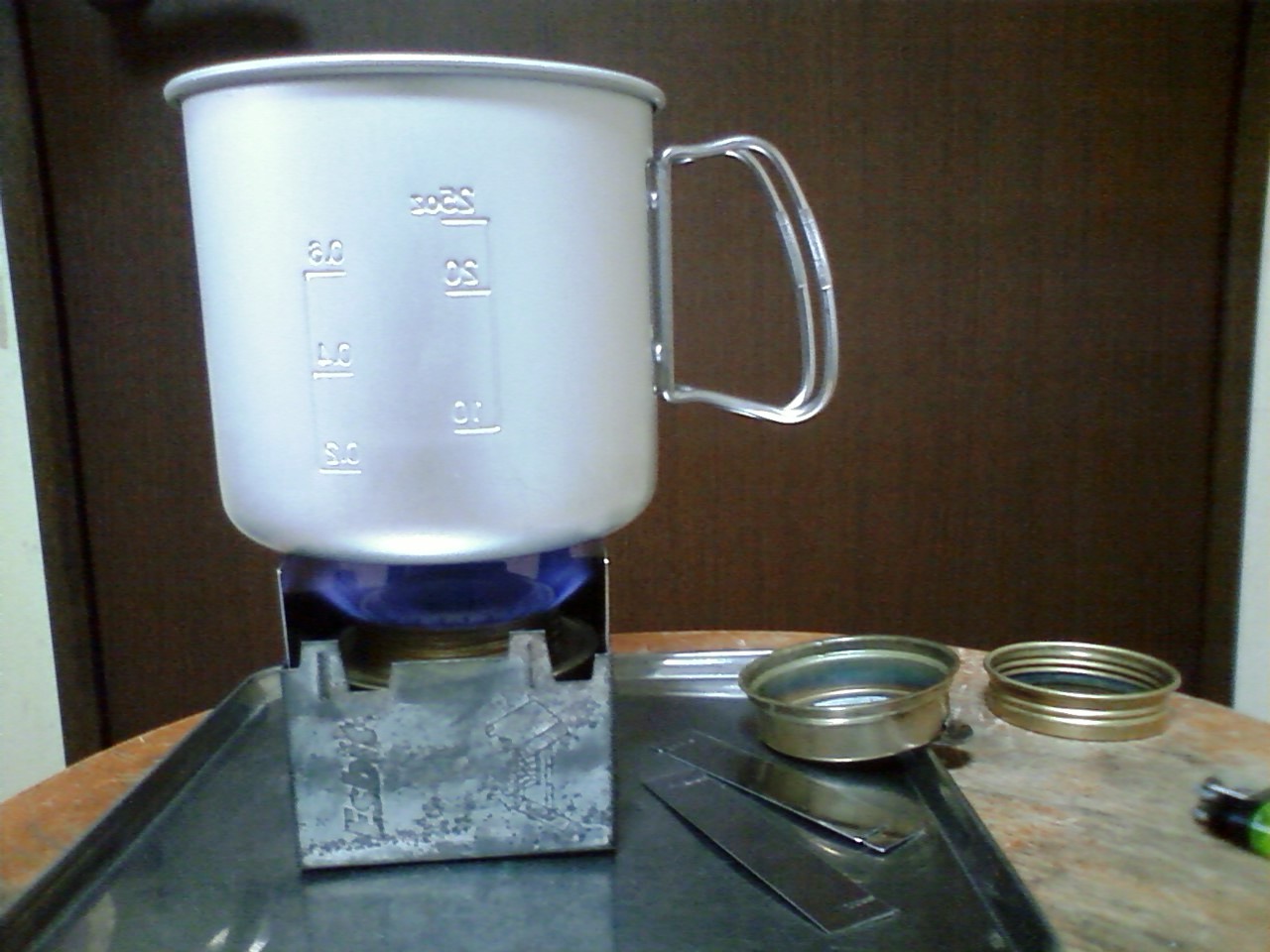

まぁまぁ、こんなところかと燃焼のテストをした。
トランギアと鍋底の間隔は19mm、なんとか・・・



右に見える幅狭のステンレス板は、ゴトクのスリットに嵌め込んで格子を作る桟の部品である。
ちょっと考えがあり、試しに作った物である。
ーーーーーーーーーーーーーーーーー

とりあえず、これで原型は完成した。
これから燃焼テストを重ねて、穴や切り込みを入れる事になる。
 現状では下部からの空気流入は、エスビットの空気穴がトランギアで塞がれている。
しかし、鍋底が当たる部分は二方向が十分に開いているので、問題がないと考える。
ただ、格子に使う部品は鍋底にスカートを付けた状態になるので、炎の逃げ道が必要だろう。

とりあえず、今日はここまで・・・
