B&O ベオグラム 4002 レコードプレーヤー
大昔、やっと手に入れたベオグラムは不良品であった。
お気に入りのレコードを聴いていると、時々音程が揺れる事に気付いた。
駆動ベルトの張りが悪いのかと調べたが、問題がなさそうである。

ターンテーブルに、回転を確かめるストロボ円盤を置いて眺めると・・・
やはり回転に異常がありそうに見えた。

さっそく輸入代理店に連絡して、新品と交換してもらった。
当時の僕はハズレ引きが連続していたので、不良品にたいして驚きもない。
原因はモーターのトルク不足不良とか聞いたが・・・
ーーーーーーーーーーーーーーーーーーーーーーーーーー

ベオグラム4002は、リニアトラッキング式のピックアップアームである。
ピックアップアームが横にスライドして、音溝を追う方式である。
この時に、アームがモーターでレコードの中心方向に動くが、外周方向には動かない。
レコードの偏心がなければそれで良いのだが、偏心は避けられないので外周方向にも動かないと困る。
どうやっているのかと思ったら、何の事はない・・・
アームがほんの少しだけ、左右に対してフリーに振れるようになっているのである。
指でアームを左右に振らしてみると、中心方向に振らせた場合に度を越すとアーム移動のモーターが回り出す。
このようにして、アームが外周から中心に向かってレコード溝を追って行くのである。

ベオグラムの二本のアームは左側がレコードサイズを検出して、回転数を自動で変える。
右側が針の付いたピックアップで、レコードサイズに合った位置で針が降りる仕掛けだ。



針圧はアームの付け根にある四角い箱のような部分の目盛りを見ながら、ネジを回して調整する。
たしか、推奨の針圧は1g程度だったと思うが、かなり軽いと思っていた。
レコード溝の上っ面をかじっているだけではないかと、そのような気がしていた・・・

ところで、このプレーヤーの変わった所はもう一つある。
ターンテーブルとピックアップが一体となって、フワフワと浮いた状態なのである。
つまり、振動や衝撃を吸収するバッファ機構となっているわけだ。
これがどれほどの効果をもたらすかは、僕には実感できなかったが。
ーーーーーーーーーーーーーーーーーーーーーーーーーー

ベルトの点検で思い出したが、ベオグラムの中を見るにはどうするか?
これもまた、筐体の開け方がユニークと言うか。
全体を囲う細い木製枠を手前にスライドさせると、上面のアルミ板を外せるのだ。
もう、細かい事は忘れてしまったが・・・
ーーーーーーーーーーーーーーーーーーーーーーーーーー

オマケの記事:

これまで書かなかった事であるが・・・
現在のこのブログデザインは、ベオグラムを意識して作ったものである。

背景にはヘアラインのアルミ板、右サイドは木製枠を配置した。

一番上の横並びのメニューボタンは、マウスで触れると赤色の文字色に変化する。
これはベオマスター1900のインジケータを模したものである。
また、他のリンク部分がオレンジ色に変化するのは、ピックアップアーム先端の光を模したもの。

最も上のスライド画像は、今風のTVを模してみた。
昔のB&OのTVはカワイイ形をしていたはずだが、手元に資料がないので・・・
このブログデザインをした時には調べもしなかったが、たった今調べたらTVがあり驚いた。
http://www.bang-olufsen.com/ja/picture/beovision-11
なんだ、このブログとあまり変わらないTVじゃないかとも。

ついでに、もう一つオマケ記事。
B&Oは度々クリスマスカードとか、ノベルティの小物を送って来た。

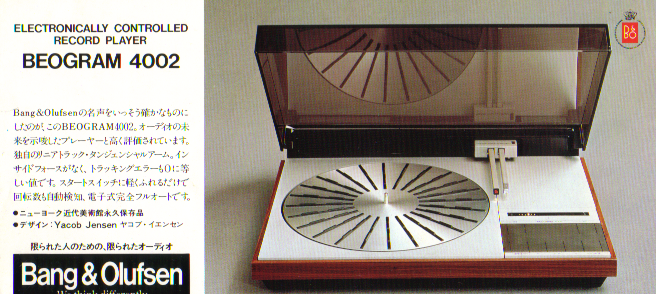

新製品パンフレットなども送られ、この記事の写真はそのコピーである。
この時には「限られた人のための、限られたオーディオ」と謳い文句があった。
